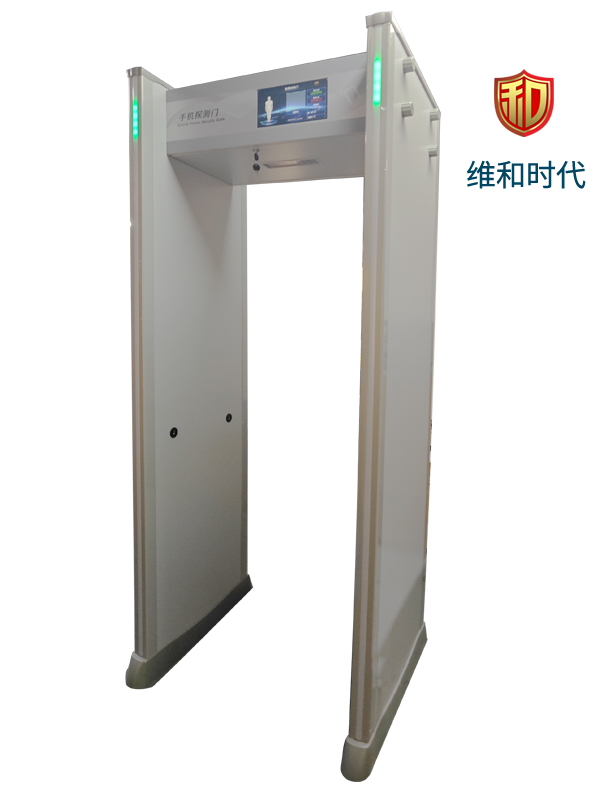

维和时代SD-SHOUJI型7区位手机探测安检门[资料]



多区位金属探测门(7 寸液晶屏显示)操作手册

目录

第一节 概述

1.1名词的定义

1.2安装、使用与安全事项

1.3电子控制制单元

1.4侧板6

1.5电源适配器

第二节安装

2.1安装注意事项

2.1.1安装地点的选则

2.1.2检查点布局

2.2两个以上安检门同时使用的安装要求

2.3安检门的组装

第三节 开机、屏幕显示及程序设定

3.1安检门通电开机

3.2屏幕显示信息及程序设置操作说明

3.3区位显示

第四节 维护、保养及售后服务

4.1日常维护保养

4.2维修、维护安全注意事项

4.3贮存条件、贮存期限及注意事项

4.4售后服务事项

第一节 概述

感谢您选用该系列产品。以下安装和操作说明用于设备的安装和普通的日常操作。除这些说明以外,应遵照当地的法律法规和政府的相关要求。

在安装或使用设备之前,使用者应阅读本手册并理解其中的内容。本手册中所需的关于设备的结构、设备的安装和使用的信息。遵循正确的操作和维护步骤,可使设备保持可靠的操作状态。

金属探测门(以下简称安检门)是一种多区位的通用型安检 门。安检门的电气部分由电子控制单元和两组探测器组成。电子控制单元内包括有可变磁场发生器、接收器、信号处理器和程控器  两组探测器均包含发射天线和接收天线并预安装在安检门的两个侧板内。以上三者之间通过电缆线连接(由电子控制单元引出的两条电缆, 分别连接至两个探测器)。

安检门的门体由两个侧板和一个主机箱(或横梁)组成。两个侧板下端均带有电源界面,主机箱用于将两侧板相固定而形成门拱,并在其中安装电子控制单元。在两个侧板的内部,从上到下安装有条状显示灯。报警时,被点亮的指示灯的位置表示被检测到金属物的相应位置;被点亮的指示灯的长度表示被检测到的金属物在垂直方向上的大致长度。

1.1名词的定义

下面是对本手册中使用的某些特殊名词进行解释。

灵敏度—— 用来定义产生报警的金属物体的大小参数。灵敏度提高,则可被探测到的金属物体的体积更小。

识别力——安检门可区分无害物品与武力武器的能力。识别力受多种因素影响,例如:灵敏度级别、人员外形、季节 (气候冷暖)等。

无用报警——由通过安检门的人员随身携带的无害金属物品所引起的报警。

假报警——由金属物体以外的原因(如电子干扰)所引起的报警不是假报警。对于安检门来说,由金属物体所引起的报警(有用或无用)不是假报警。

报警率——由金属物品所引起的报警次数占通过安检门的人员总数的百分比。报警率受安检门的识别能力影响。如果识别力较差,例如:有多次报警是由无害金属物品引起的,则报警率更高。注意!由电子干扰或由携带通过安检门的物品以外的其它原因所引起的报警不包含 在报警率

范围内。

通过率——在单位时间内,在不影响安检门的探测性能的条件下, 允许通过的人员的最大数目。通过率表示在人员通过后安检门恢复备用状态的能力。在实际操作中,由于受检查程序和最大行走速度等因素的限制,最大通过率仅仅是理论上的,通常不能达到。

物体速度响应——当人员以不同速度通过时,安检门的保持灵敏度级别不变的能力。

校准——根据操作现场的要求,为达到最佳的工作性能,对安检门的参数值进行设置的步骤。

并排使用——如果两台或多台并排操作的安检门间隔过近,它们的电磁场会影响相互之间的操作。通过不同的错位频道, 可以减小临近的安检门之间的干扰。

工作频道——安检门所产生的电磁场频率。通常安检门具有多个不同的操作频道。当在安装现场对安检门进行校准时,选择具有最低干扰级别的操作频道。同时采用多个操作频道,无需使用同步线缆,可以实现多台安检门的同时 操作。

1.2安装、使用与安全事项

安装前请仔细阅读以下说明

因不遵守以下事项而对人或财产造成的直接或间接损失,公司将不予承担责任。

●安装、操作前请仔细阅读本手册,阅读后请将本手册妥善保管

, 以方便日后查验。

●手册中已详细说明了设备的安装、调试方法,对由于人为操作而引起的损坏,将不列入其保险范围。

●设备的灵敏度,探测方式由终端客户选择,调试方法应参照第三节“开机和屏幕显示及程序设定”中的操作界面进行,如有疑问请咨询公司客服解决。

●无论何时当安全标准有被降低的风险时,必须将设备搬至不能操作的地方,以避免意外性的使用,同时请寻求协助。

●以下情况中安全标准被认为过低:

·设备显示可见信号出现差异。

·设备不能正确工作。

·设备长时间存储于不理想的环境中。

·设备在运输途中受到重压。

·设备内部溅入液体物质。

●请仔细选择安装地点,请不要将设备放置在接近热源的地点。此外,请避免将设备安放在可产生振动、有灰尘、潮湿、温度过 高或过低的地方。

●安装必须由经过专门培训过的人员进行。安装时需预留出足够的空间以便于探测器安装避免伤害到第三方,同时要求工作现场保持整洁。

●请将设备定位在远离有可能产生电磁干扰的位置,例如有变压器或马达的地方。

●为获得最好的性能,设备主体安装完成后应将其固定在地面上, 所有设备与电源供应或外部设施之间的连接线必须妥善固定和保护

,以避免突发事故伤害到正在通行的人员。

●设备接通电源前,请检查供应电源电压与设备上表示的电压规格是否一致。主电压不同可能会损坏设备。仅在所有要求的连接完成之后才可接通主电源。

●与本金属探测器连接的电源线路须带有开关或其他任何能断开电源的装置。

●如果设备供电的经过外置式的自耦变压器到常规电压,请确保自耦变压器的公共终端连接到电源供应电路的中枢,插座必须接地。

●严禁私自断开地线。如果设备未接地,在特殊情况下可能会造成损坏。

●断开电源时拔出插头,不要拉扯电线。

●标准配置的电源适配器为非防水型:请放置在通风、防水(如雨水、冷凝货其他液体可能溅到)的地方。如遇水,则有触电和损坏设备的危险。

●设备的电子部件可能引起火灾。请不要安装在易爆易燃环境中, 避免与易爆易燃物质接触。如遇火灾,设备仍连接电源时请切勿用水或泡沫灭火。

●如遇雷暴天气。

●勿在易爆环境中使用。避免与易爆易燃物质接触。

●一般可对设备进行周期性维护(具体请参考“维护”章节)。不要用水、洗涤剂或化学物质清洗设备。请使用微湿、无摩擦布料擦拭。

●设备在维护保养、清洗或移动前,必须断开所有的电源连接。

●请仔细阅读“维修”章节。无论遭遇何种问题,仅有经授权的指定 服务人员才可进行维修。

●任何需要更换的零部件,均需使用原厂生产的零部件进行替。

●尽量避免对设备进行带电操作,如必须,则需由了解其危险性的专业人员进行操作。

●电磁对人体的影响。根据目前国家的应用规定,设备于出厂已进行预设。安装者对该默认值的更改所造成的后果应自行承担责任, 如需进一步了解,请咨询公司售后服务部门。

标示:

操作或维护人员操作设备时请注意该标识并参考当前手册指导,以避免可能发生的损坏。为安全、正确的使用本设备,手册中警告或特别重要的指示均以该标识标明。

危险电压区域均以符合表明。仅指定维护人员可在此区域作业。为优化设备性能,本手册中提供了注释和提示内容。

保修原则:

保修原则适用于常规和特定销售条款下所有由原厂提供的产品。

公司保留在任何时候及不另行通知的条件下,对产品本身(包括程序设计)、配件和选件、价格以及销售条款作出改动的权力。

※ 在打开包装之前,请仔细阅读以下注意事项。如末按照操作步骤规范安装,造成设备任何故障我公司概不负责!

1.3电子控制单元

紧凑简捷的设计,安装时直接固定在两侧板上。

1.4侧板

采用特种合成材料制成,内部装有特殊设计的发射、接收线圈保证磁场分布均匀及高灵敏度的检测。

电子控制单元侧板

1.5 电源适配器

型号:UA-C1302000

输入电压:AC 100-240V AC50/60Hz

输出电压:DC 24V--3A

尺寸(长×宽×高)125×55×30 mm

电缆线长度:2.7m 重量:0. 33kg

1.6 技术参数: 灵敏度250级

显示屏7 寸液晶屏显示

工作环境-20ºC~45ºC 相对湿度0~95%无凝结探测频道1~50 个

区位显示任意分区

电 源 AC110~240V / 50~60 Hz

通道尺寸 1990mm (高)×720 (宽)×580mm (深) 外观尺寸 2200mm (高)×830(宽)×580mm (深) 功 耗 ≤20W

工作频率 4~7KHz

整机重量≤60kg

其他:外体采用防水高强度合成材料,底部配有固定件防水、防潮、防震。

第二节 安装

2.1安装注意事项

2.1.1安装地点的选择

当计划安装安检门时,有几个重要事项需要考虑。只有考 虑了这些因素的前提下,才能确保安检门处于最佳操作状态以及通过安检点的最大人流量,尽可能降低安检门在正常工

作时造成不同干扰源的作用。因此,在选择安装现场时应考虑以下建议:

固定或不动的大金属物体应距离安检门至少20cm,这对灵敏度的影响比较小,但可能使安检门更容易受到震动影响。

 地面应平坦,具有坚固支撑,防止震动。特别是当地面下存

在震动的金属机结构时,人员通过安检门时可能会造成不必要的报警。

2.1.1.3

安检门 外部活动的大型金属物体应保持距离安检门 20~200 cm 以外,从而避免产生假报警。根据金属物体的大小,所需的活动的金属物体与 安检门之间的距离可能不同。

电子干扰源与探测器之间的距离应为最大。建议的最小距离为20~400cm。然而,实际距离需要根据具体的情况而定。

例如:可以相互地移动安检门与干扰源的位置,直到找到最佳的位置。干扰可能是电子控制面板、无线电装置和计算机、 图像显示器、大功率电机和变压器、交流电线、晶管控制电 路、闪光荧光灯管和弧焊设备等产生。

将电源线接入到未连接其它大负载(如大功率电机)的线路。他们可能在线路中造成较大的功率或冲压冲击。

2.1.2检查点布局

为了实现最大的人流量,应在安装设备之前认真地部署安检点的布局,除了考虑安检现场的机械和电子干扰(请参照:2.1.1)因素之外,应恰当组织,有效地进行安全检查。检查点的功能性很大程度地受到以下因素的影响:

安排进入安检门的等候队列,使一次仅有一人处于安检门内;

对探测到的金属物体的搜索不应干扰安检门的正常检查操作;

应安排对手提行李进行检查,避免造成假报警;

安检点布局示例:

如果没有X 光机,应手动对行李进行检查;

或者,如果无法安排或不需要进行检查(如办公室、银行 等场),可以将物品放置在安检门前的储物柜中;

2.2两个以上安检门同时使用的安装要求

当有两个以上安检门在 10 米范围以内同时使用时,为避免相互干扰,必须使用程序中的频道选择功能,对安检门的发射频率进行合理的设置。

当有两个或两个以上安检门在并排使用时,相临门之间的距离如下图所示。

图中, MD 代表安检门,之后的数字代表门的序数。

多个门并排时,两个安检门之间的最小间距为20 厘米(具体还视灵敏要求和频率的相互影响而定)

2.3安检门的组装

当打开包装时,对箱内各种物品应轻拿轻放。安检门安装所需的附件(螺丝、扳手等)是随设备配套的,请务必清点。

根据被检测对象的流量、流向选择合理的安装位置。

装配安检门时应注意各部件之间的紧固,安检门竖立之后,应检查两个门板与地面是否垂直、两个门板之间的距离上部与下部是否相等。

进入工作位置的安检门,务必保持稳定。安检门附近不应有金属结构的物体震动或移动。

严格禁止在安检门的任何部位钻洞或插入螺丝。

电源!接通电源之前,务必核对当地供电电压与安检门电源适配器所标示的输入电压是否相符。

警告:使用错误的供电电压可能会导致安检门的损坏

在距离探测器 70 厘米内应避免有金属物体的移动

在距离探测器 50 厘米内应避免有电线穿过

重要提示:以上的距离只是建议值,具体的干扰情况需要在安装时进行评估。

安装:

1、把主机箱与门侧板通过螺丝相连,用专用扳手拧紧。

2、将电子控制单元电缆线和门侧板相连接。

注意:连接两侧门侧板的电缆线插头是相同的,一定注意不要插错。

安检门门体组装示意图:

第三节 开机和屏幕显示及程序设定

3.1安检门通电开机

电源接口部分见以下所附图片。接通电源之后,安检门会发出几秒钟的检测报警音,并且在LCD 屏幕上显示以下内容:

电源输入接口: 电压:AC100~240V 频率:50~60Hz

注:L 侧板上端和下端、R 侧板上端和下端均预留电源插口。如主机在L 侧板上端连接电源插口时,也相应在L 侧板下端连接电源插口;如主机在R 侧板上端连接电源插口时,也相应在R 侧板下端连接电源插口。

3.2屏幕显示信息及程序设置操作说明

操作界面说明:

操作控制接口:

面板提供6 个操作按键。

上键:用于功能选择和参数设定时相

应数字的增大;

下键:用于功能选择和参数设定时相应

数字的减小;

左键﹕用于参数选择向左移动 右键﹕用于参数选择向右移动;

确认确认键:用于选择参数或接口功的

确认;

返回键:用于返回上级菜单或退出程序设置。

开机启动自检模式:

1、自动诊断程序;

2、自动环境平衡;

3、自动调校功能。

操作界面说明

正常工作状态信息:

1、金属量:环境干扰显示当前金属物体信号的大小(当前接口显示为76), 数值越大,干扰越大;

2、报警人数-显示当前报警次数为1011次

3、通过人数-显示当前进出人数为1213人

4、人像中红色游标显示其所在的区域报警。

初始密码输入:

1、按 键进入选项模式;

2、按     或     键选择参数的大小值

按 或 键选择需调整参数的位置; 3、按 键确认密码;

(默认初始密码为:000000) 4、按 键退出程序设置。

系统设置:

1、接口共设置 14 个操作系统;

2、按 或 随着一条红色游标的移动选择所需的操作系统;

3、按 键确认选择的操作系统;

4、按 键退出程序设置。

应用场景:

1、共设置 2 4 个工作场景;

2、按 或随着一条红色游标的移 动选择所需的工作场景;

3、按确认选择工作场景;

4、按 键退出程序设置。

操作界面说明

计数查询:

1、先按 进入报警查询界面,再按 或  随着绿色游标的移动并指向“报警人数”或“通过人数”时, 按键计数归零;

2、当绿色游标移动至所需查询的“起 始”日期 或“结束”日期时,在红色光标上方按 或 输入查询的日期参数

。如接口中显示查询的“起始” 日期为2020年7月7日,“结束” 日期为2020

年7月7日,1显示当前查询中的页码;

3、如“起始”日期 或“结束”日期的参数 无法输入或输入错误时,系统会无法操 作。此时,应退出该程序重新进入计数查询;

4、按 键退出程序设置。

总灵敏度:

总灵敏度设置——设置所有防区灵敏度,当改变整体灵敏度参数时,所有防区探测灵敏度跟随改变;总灵敏度参数设置范围:0~255,数值越大灵敏度越高。设置为0时会关闭安检门的所有区的灵敏度。

1、按  键,当数值下方显示绿色箭头时进入选项模式;

2、按 键键选择参数的大小。值按键或键选择需调整参数。的位置;

3、按确认键确认选择的参数;

4、按键退出程序设置。

分区灵敏度:

可进行每个独立防区灵敏度设置, 设置此参数仅改变当前所选区的灵敏度,其它独立防区灵敏度不受此影响。灵敏度数值范围:0~100,数值越大灵敏度越高。设置为0 时表示关闭该区灵敏度。

1、先按 键进入分区灵敏度界面, 再按  键或 键,随着红色游标的 移动 选择所需的区位,如当前接口上的红色 游标位置显示的区位为45;

2、按键或键选择各分区参数的大小值(当启动按键不松手时相应读数会不断的增大或减小) , 如当前接口显示分区灵敏度为100;

3、按 键确认所选的参数值;

4、按键退出程序设置。

操作界面说明

频道设置:

探测器提供1~50 个工作频道的 选择。在多个探测器距离较近时,不 同的探测器应选择不同的工作频道, 避免相互干扰。

1、按 键选择频道设置;

2、按 键或 选择频道参数的 大小值(当启动按键不松手时相应读数会不断的增大或减小);

3、按 键确认所选的参数值;

4、按 键退出程序设置。

音量设置:

设置报警音量的大小,设置范围: 1~100 个参数值;

1、按 键选择音量设置;

2、按  键或 键选择音量参数的大小值(当启动按键不松手时相应读数 会不断的增大或减小);

3、按 键确认音量大小的参数;

4、按 键退出程序设置。

音调设置:

设置报警音响的音调;设置范围: 1~100 个参数值。

1、按 键选择音调设置;

2、按 键或 键选择音调参数的; 大小值(当启动按键不松手时相应读数会不断的增大或减小),根据个性化要

求选择音调铃声;

3、按 键确认音调铃声的参数;

4、按键退出程序设置。

定时设置:

1、按 键选择定时设置;

2、按键或键选择参数的大小;

值(当启动按键不松手时相应读数会不断的增大或减小), 该设置有 1~100 个不同的参数,参数值越小报警铃声越短,参数值越大,报警铃声越长;

3、按 键确认所选报警铃声参数;

4、按 键退出程序设置。

操作界面说明

区位模式:

1、按键选择区位模式;

2、按键或键选择8、16区位;

3、按键确认所选的区位参数;

4、按键退出程序设置。

密码设置:

1、连按两次 键进入新密码的设置(旧

密码已默认为000000,可不再输入);

2、按 或 键输入新密码的参数,

按键或 键选择需调整的参数位置

3、按键确认修改的密码参数;

4、按键退出程序设置。

测试模式:

测试模式设置“开”和“关”,安检门正常工作时, 应选择测试模试“ 关”闭模式。

1、按键选择测试模式;

2、按键或 选择“开”或“关”;

3、按键确认“开”或“关”;

4、按键退出程序设置。

联网通信:

联网通信设置“开”和“关”,建议设置 “关”闭模式。

操作界面说明

系统显示:

1、按  键或 键选择中文或英文;

2、按 键或 键进入日期的输

入,在红色游标上方的位置按  键或键输 入标准的日期参数;

3、按 键或 键进入LCD 界面亮度的设置。根据室内外光线和环境的要求,选择合适的亮度和最佳的效果。在红色游标上方的按键或键选择0-250 个不同亮度 的参数,数值越大亮度越高,数值越小亮度越低;

4、按 键确认所选的参数。

5、按  键退出程序设置。

随机报警设置:

1、按 键选择随机报警设置;

2、根据场景要求可设置 10~50 个不同的参数为一组,每组通过安检门时报一次警(如设定 20 人为一组通过安检门时只报一次警),参数为51 时则关掉报警工作程序;

3、按键 或键选择参数的大小(当启动按键不松手时相应读数会不断

的增大或减小) ;

3、按 键确认所选的参数;

4、按 键退出程序设置。

3.3区位显示

安检门的特点为可以通过安装在门板上的发光二极管显示金属物品通过安检门内测试的相对高度。在报警时,组成报警指示器的 一组或多组发光二极管会亮起表示被检测到的金属物品所处的位置。

在没有报警的情况下,在报警指示器的最上方可以看到一组电源指示灯——指示灯是保持常亮方式,两门板均有报警指示器。

单个金属物品报警的显示方式两个金属物品的报警显示方式电源指示灯

有多种区位显示方式,8 固定区位、16 固定区位、显示方式由参数“防区设置”选择。

在多固定区位显示方式中,每个区位的报警阈值可以由“区位灵 敏度”参数分别单独设置

8区位显示方式,当探查到一个金属物品时, 四个区位中会有一个位置和高度固定的区位的指示灯亮起。16区位显示方式,当探查到一个金属物品时, 八个区位中会有一个位置和高度固定的区位的指示灯亮起。

3.4节能模式及待机状态

安检门可以通过程序指令而不通过电源开关来关断供电,这样可使设备处于一个“待机状态”,在这种状态下的耗电是很少的。安检门。

在正常工作模式下在 5 分钟内没人通过,安检门自动进入节能模式

,当有人通过时自动恢复正常工作状态模式。在多固定区位显示方式 中,每个区位的报警阈值可以由各防区位灵敏度参数分别单独设置。区位显示方式,当探查到一个金属物品时,区位中会有一个或几个位置和高度固定的区位的指示灯亮起。

第四节 维护、保养、售后服务

通过式安检门是高科技电器设备。因此,用户不仅要了解机器的技术性能、结构原理及操作规程,同时还要善于做日常的维护和保养工作,以便充分发挥其效能,延长使用年限,并保证设备和人身的安全。

4. 1 日常维护、保养

为保证设备的实际工作情况与说明书中的技术指标保持一致, 设备应该进行定期检查并做相关的调整。维护工作必须是经过相关培训后,得到本公司认可的人员进行。

在设备的硬件维护保养过程时,必须在断电以后才能够进行。

日常的维护、保养具体工作:

(1)设备应该安装在通风、灰尘少、干燥的环境中,忌高温、潮湿和日光的直接照射。

(2)保养时先对设备除尘,用毛刷和吸尘器、软抹布将灰尘清除干净。

(3)发现部件或者接线头有松动的现象,要立刻进行紧固。

(4)如果有部器件损坏时,应查明原因,排除故障后再进行更换新

的器件。器件更换以后,相关的参数都要进行调整,然后才能正常使用。

(5)维护时不能让异物或者液体进入设备,以防引起漏电或者引发事故。

4. 2 维修、维护安全注意事项

保养与维修过程中,不能有异物、液体进入设备,避免引起设备损坏或者安全事故。

设备保养必须在断电时进行,如果要带电操作,必须由经过相关培训的人员进行,而且要做好防触电工作。

设备中有大量精密的电子器件,在维修前要做好防止静电损坏器件的准备工作。

设备通电前应该再做仔细检查,确认接线正确,没有错接、短接的情况。

4. 3 贮存条件、贮存期限及注意事项

设备应存贮在通风、洁净和干燥的地方,过热和过潮会损坏系统部件。若设备长期不用时,应存贮在原先的包装箱内。

1、设备的贮存环境条件在运输或贮存包装状态下,设备必须能在不超出下列范围的环境条件下放置 15 周以下:

贮存温度:-20~+60℃(不冷凝) 湿度:20%~95%

2、需要长期存放的设备,应有良好的贮存条件,库房应清洁 干燥,通风良好,周围不得有腐蚀性气体,相对湿度不大于80%, 设备应在包装箱内。

3、安检门在使用时,不能触摸和撞击门柱,以免引起误报或损坏。

4、如有灰尘时,可用湿布或酒精轻轻擦拭,不能直接用水或其他化学溶剂清洗。

4.4 售后服务事项

非常感谢您选择我公司的设备,我公司将给您提供优质的售后服务。

可享受如下服务:

1、就近选择我司特约维修单位进行维修。

2、如有疑问和维修困难,请首先和设在贵省(直辖市)的维修中心联系;属下列情况之一的设备,不属于保修范围,但可提供有偿维修服务:

设备或配件的商标铭牌或系列号码被揭掉或被修改。

用户因使用、维修、保管不当造成损坏。

因不可抗拒力造成损坏。

非指定维修单位或私自拆动维修过。

与一些非本公司提供设备进行组合或装配,除非已获得本公司的明文书面认可。

因产品不断改进,所引起的技术指标变化恕不另行通知。

装箱单含以下物件:

(1)L 门柱侧板 1 块

(2)R 门柱侧板 1 块

(3)主机横梁2 个

(4)电源适配器 1 个

(5)锣杆8根

(6)内六角扳手 1 只

(7)说明书1 本

(8)锁匙       1套

经检验该产品符合技术标准,准予出厂。
